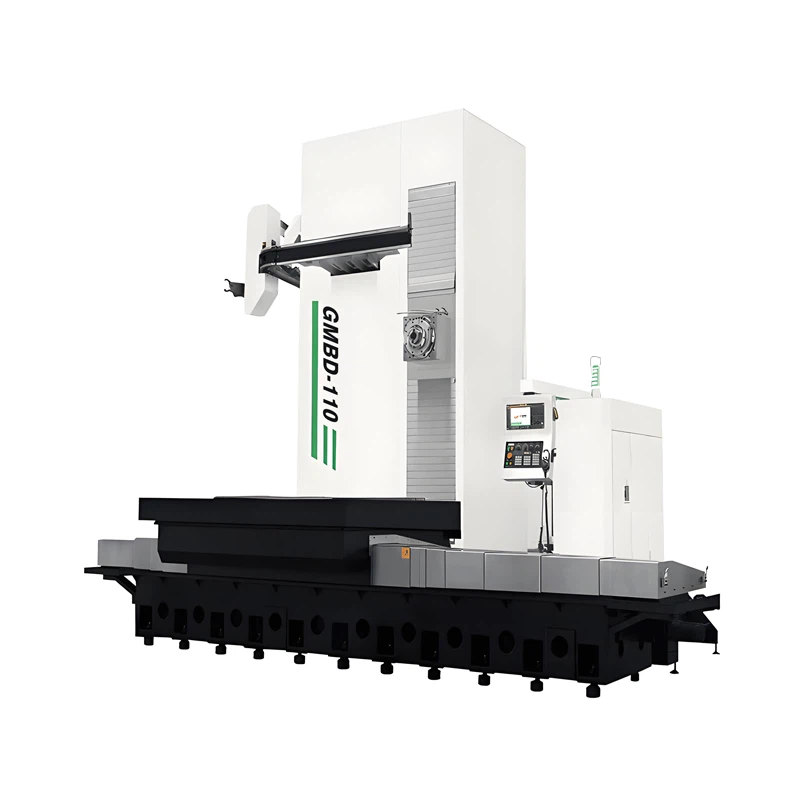

Pusat Pengeboran Horisontal CNC GMBD-110/6T

Pusat Pengeboran Horisontal CNC GMBD-110/6T

Pusat pengeboran horizontal CNC adalah-peralatan mesin canggih yang mengintegrasikan teknologi kontrol numerik komputer. Mereka serbaguna dan penting dalam manufaktur modern. Mereka tidak hanya meningkatkan efisiensi pemrosesan, tetapi juga memastikan presisi tinggi dan kualitas produk yang tinggi.
Kirim permintaan
Obrolan Sekarang
Deskripsi

Great Magtech (Xiamen) Electric Co., Ltd adalah salah satu produsen dan pemasok pusat pengeboran horizontal cnc gmbd-110/6t yang paling andal di Cina. Kami dengan hangat menyambut Anda untuk membeli pusat membosankan horizontal cnc gmbd-110/6t berkualitas tinggi dari pabrik kami. Hubungi kami untuk lebih jelasnya.



Pusat pengeboran horizontal CNC adalah-peralatan mesin canggih yang mengintegrasikan teknologi kontrol numerik komputer. Mereka serbaguna dan penting dalam manufaktur modern. Mereka tidak hanya meningkatkan efisiensi pemrosesan, tetapi juga memastikan presisi tinggi dan kualitas produk yang tinggi. Dengan kemajuan teknologi yang berkelanjutan, bidang penerapan pusat permesinan pengeboran dan penggilingan horizontal akan semakin diperluas, dan teknologinya akan terus ditingkatkan dan ditingkatkan.



Fitur



CNC Horizontal Boring Center



1. Struktur majalah alat
40 dan 60 magasin alat tipe panduan-alat, yang digerakkan oleh magasin alat servo, meningkatkan efisiensi penggantian pahat secara keseluruhan.
2. Struktur spindel
Poros utama memasang desain struktur Eropa, kekakuan tinggi, kecepatan tinggi, dan getaran rendah. Kecepatan rendah dan torsi tinggi untuk spindel.
3. Meja kerja memasang roda gerinda super-besar. Dikombinasikan dengan struktur-turbo ganda, anti-putaran balik untuk memastikan akurasi.
4. Struktur transmisi
Metode transmisi sumbu X dan Z-memasang penggerak-gerakan empat-roda yang bekerja langsung. Ini memiliki akurasi yang stabil. Selain itu, ini dapat menghilangkan serangan balik, dan meningkatkan kekakuan torsional serta memungkinkan sudut. Sumbu Y-memasang transmisi penggerak-langsung dan bekerja sama dengan peredam Jerman untuk meningkatkan kekakuan torsi.
5. Struktur penyeimbang
Gunakan stasiun hidrolik konversi frekuensi servo, penyeimbang silinder hidrolik mengurangi beban aksial dan memperpanjang umur.
6. Desain struktur pengecoran
Permukaan pemasangan jalur pemandu linier dan pusat sekrup bola berada pada bidang yang sama, yang membuat penggerak sekrup bola lebih stabil dan menjamin stabilitas keakuratan keseluruhan peralatan mesin.
7. Struktur jalur pemandu gantung
Sumbu Y-mengadopsi struktur lapisan berpasangan kanan dan kiri dengan kekakuan tinggi kotak-dalam-kotak. Sumbu Y-memasang 4 jalur pemandu linier, 2 depan dan 2 belakang, dengan kekakuan tinggi, presisi tinggi, dan masa pakai yang lama.



Parameter Pusat Pengeboran Horisontal CNC GMBD-110/6T



SubjekSpesifikasiSatuanGMBD-110/6T
BepergianSumbu X/Y/Z/W-mm2000/2000/1500/550
Spindle Nose ke meja kerjamm65-2065
Pusat spindel ke Kolommm-2050
Panduan X/Y Panduan rol
Meja kerjaUkuran Meja Kerja (PxL)mm1250*1500
Beban Meja Maksimumkg6000
Sekrup MejaTidak/mm0.001
PorosTipe Spindel (Nomor model / ukuran pemasangan)mmBT50
Kecepatan Spindelrpm3500
Tipe Penggerak Spindel jenis roda gigi
Diameter batang membosankanmmφ110
Kecepatan makanLintasan Cepat (X/Y/Z)m/mnt10/10/6
Kecepatan Gerak Pemotongan (X/Y/Z)mm/menit10000
Pengubah Alat (Opsi)Pengubah Alat Otomatis jenis trek
Jenis Alat ShankjenisBT50
Kapasitas Penyimpanan Alatperalatan40
Maks. Diameter Alat (Berdekatan)mm125
Diameter Alat Maks (Kosong)mm250
Panjang Alat Maksmm500
Berat Alat Makskg25
Waktu Penggantian Alat Tercepatdetik14
MotorMotor Spindelkw22-57
Tiga-Motor Servo Sumbukw5.4/5.4/5.4/2.9
Memotong motor pompa airm/h-m4-60
KekuatanKebutuhan Dayakva50
DiperlukanPersyaratan Tekanan Udarakg/cm²6^8
LainnyaDimensi Eksternal ((L/W/H))mm6600*5150*5250
Berat Kotort31



Aksesori Standar



Sistem Konveyor ChipPenyadapan KakuLampu Kerja LED GandaTiupan Udara Hidung Spindle
Sistem Pelumas OtomatisSistem PengukuranLampu Peringatan LED 3 WarnaBaut dan Bantalan Perata
Sistem Kontrol CNCTangki Pendingin & Baki ChipSistem PerkakasMeja Putar



Pilihan



Meja Putar/Sumbu ke-4Sistem Kerusakan AlatSistem Pengukuran Benda Kerja OtomatisSistem Peredam Getaran
CTSAlat PresetKolektor Kabut MinyakSistem Pengukuran Probe Suku Cadang Mobil
